Bilder vom Aufbau

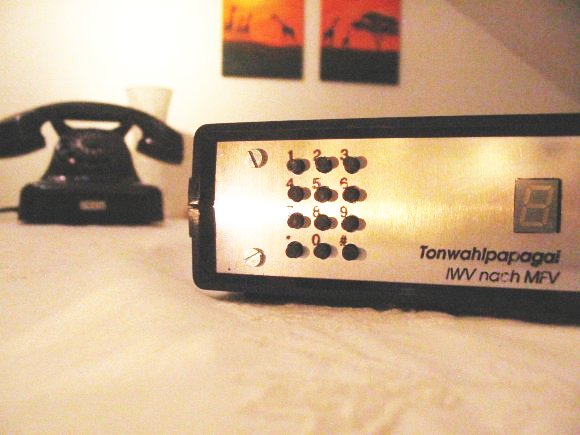

Der fertige Tonwahlpapagai.

So sieht es aus — der Tonwahlpapagai, fertig eingebaut im Gehäuse.

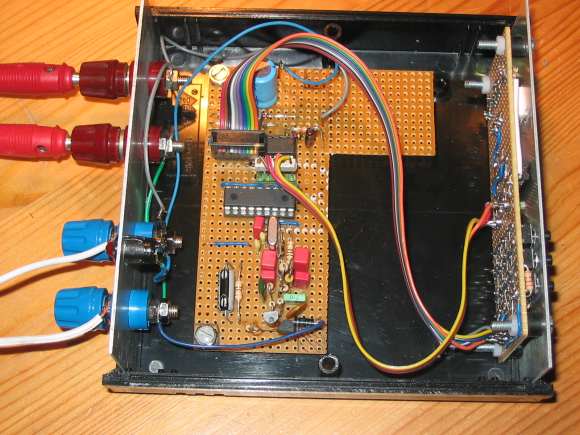

Der Aufbau, eingesetzt in das Gehäuse.

Die fertig aufgebaute Schaltung im offenen Gehäuse. Die Erweiterungen für Tastatur und Anzeige sind vollständig auf der Platine an der Frontseite unteregebracht. Der elektrische Aufwand ist selbst dann noch gering, wenn man den Bau des Brenners mit einbezieht. Zum Vergleich sehe man sich den diskreten Aufbau in Analogtechnik an.

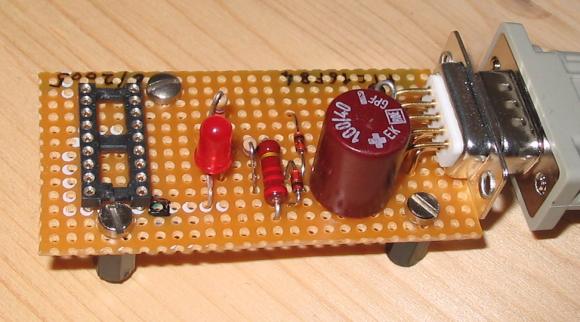

Der PIC-Brenner für den Seriellen Port.
