Anleitung

Installation

Die Netz­werk­buchse (Ethernet) wird mit dem Netz­werk verbunden, in dem sich auch der Server befindet. An der XLR-Buchse wird 12 V an­gelegt (Pin 1: plus, Pin 2: minus). An der Front­platte wird eine Hand­mi­kro­fon mit ICOM-Pin­be­leg­ung an­ge­schlos­sen.

Nach dem Ein­schal­ten kann es bis zu einer Minute dauern, bis das Gerät ge­star­tet ist. Beim Start leuch­ten kurz alle LED auf, um dann auf den aktuellen Be­triebs­zu­stand zu wechseln.

Wichtig! Wenn kein Netz­werk an­ge­schlos­sen ist, startet das Gerät nicht! Das liegt daran, daß der OVF-Dienst auf dem Rasp­berry erst dann ge­star­tet wird, wenn das Netz­werk hoch­ge­fah­ren ist.

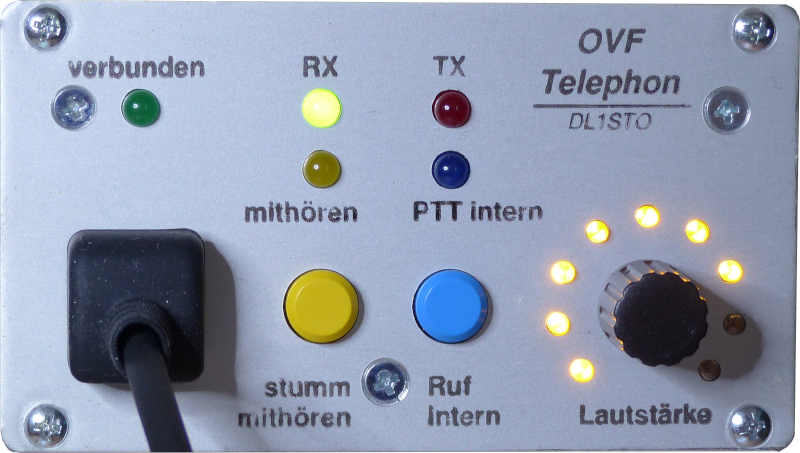

Bedienelemente

verbunden Zeigt an, daß der Client mit dem Server verbunden ist. Nur wenn diese LED leuchtet, ist der Client betriebsbereit.

Lautstärke Der Drehregler funktioniert wie erwartet. Die LEDs zeigen die eingestellte Lautstärke an. Wenn keine LED leuchtet, hört man auch nichts.

Empfang

RX Tonwiedergabe ist aktiv. Es wird sowohl der Ton des Funkgerätes am Server als auch der Ton aller aktiven Mikrofone an anderen Clients wiedergegeben.

mithören Die Wiedergabe ist dauerhaft aktiv, unabhängig davon, ob kürzlich PTT gedrückt wurde oder per Funk ein Rufton eingegangen ist.

stumm/mithören Wenn RX aktiv ist, wird sofort stumm geschaltet. Wenn „mithören“ aktiv ist, wird es ausgeschaltet. Wenn weder RX noch „mithören“ aktiv ist, wird „mithören“ eingeschaltet.

Sendung

TX PTT ist gedrückt und der Ton des Mikrofons wird an alle anderen Clients und evtl. per Funk ausgesendet.

PTT intern Der Ton des Mikrofons wird nicht per Funk ausgesendet, sondern nur an die anderen Clients.

Ruf intern Wenn „PTT intern“ aktiv ist, wird es abgeschaltet. Wenn „PTT intern“ inaktiv ist, wird es eingeschaltet und alle andern Clients werden auf RX und ebenfalls auf „PTT intern“ geschaltet.

Eingehender Ruf

Ein eingehender Ruf wird eingeleitet, indem über das Funkgerät der 1750-Hz-Signalton empfangen wird. Alle Clients werden auf Standardlautstärke (70 %) gestellt und verbleiben, wenn keine weitere Bedienung erfolgt, für eine Minute auf Empfang (RX).

An jedem Client kann der eingehende Anruf beantwortet werden, indem die PTT-Taste gedrückt wird. Die Antwort ist auch an allen andern Clients zu hören. Nach dem Loslassen der PTT-Taste verbleibt der Client für eine Minute auf Empfang.

Wenn man den eingehenden Ruf oder das sich an einem anderen Client entwickelnde QSO nicht mehr mitverfolgen möchte, kann man den Client über die Taste „stumm/mithören“ sofort stumm schalten.

Ausgehender Ruf

Es kann jederzeit ein ausgehender Ruf getätigt werden. Dazu muß nur die PTT-Taste gedrückt werden. Es ist darauf zu achten, daß „PTT intern“ nicht aktiv ist, da der Ton sonst nur intern verteilt und nicht über Funk abgestrahlt wird (s. unten, Interner Ruf). Nach dem Loslassen der PTT-Taste verbleibt der Client für eine Minute auf Empfang.

Der ausgehende Ton wird auch an allen Clients wiedergegeben, die gerade auf Empfang (RX) stehen; sei es, weil es kürzlich einen eingehenden Ruf gab oder ein Client auf „mithören“ gestellt ist.

Interner Ruf

Der interne Ruf dient dazu, das OVF-Telephon als Haustelephon zu benutzen, ohne daß der Ton über Funk ausgesendet wird. Dazu wird die Taste „Ruf intern“ betätigt. „PTT intern“ leuchtet auf, um zu signalisieren, daß jetzt kein Signal mehr per Funk ausgestrahlt wird. Alle anderen Clients werden ebenfalls auf „PTT intern“ gestellt und außerdem — wie bei einem externen Ruf — auf Standardlautstärke (70 %) und für eine Minute auf Empfang (RX) eingestellt. Es kann nun ein internes QSO geführt werden.

Wird von einem andern Client ein interner Ruf gestartet, kann durch drücken der PTT geantwortet werden (das eigene Gerät ist ja bereits auf „PTT intern“ gestellt worden), oder, wenn man sich nicht angesprochen fühlt, mit „stumm/mithören“ auf stumm geschaltet werden.

Nach einem internen Ruf ist der Client auf „PTT intern“ eingestellt. Durch einen eingehenden externen Ruf wird „PTT intern“ automatisch gelöscht, so daß man sofort per Funk antworten kann. Möchte man selbst einen externen Ruf starten, muß zuvor „PTT intern“ durch betätigen der Taste „Ruf intern“ händisch gelöscht werden.

Ständiges Mithören

Möchte man, auch ohne daß vorher ein interner oder externer Ruf eingegangen ist, alles mitbekommen, was auf der OV-Frequenz und im Haustelephon zu hören ist, kann der Client mit der Taste „stumm/mithören“ dauerhaft auf Empfang (RX) gestellt werden. Der Client bleibt nun so lange auf Empfang, bis er durch nochmaliges betätigen der Taste „stumm/mithören“ stumm geschaltet wird.
